Veiligheidsventielen

2/2 gestuurde blokkeerventiel

Om te voorkomen dat een cilinder gaat bewegen wanneer het perslucht systeem ongewenst leegloopt kunt u een gestuurde 2/2 klep gebruiken (zgn. blokkeerventiel).
Op deze wijze kunt u gevaarlijke situaties voorkomen zoals vallende cilinders waar een last aan hangt.

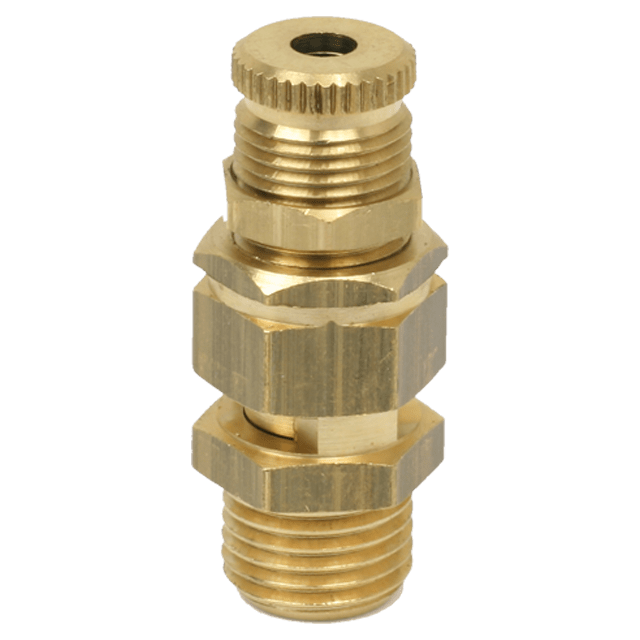

Overdrukventiel

Om te voorkomen dat er een overdruk in een pneumatisch systeem en/of luchttank  t.b.v. een compressor ontstaat is een overdrukventiel toe te passen. Deze overdruk zou kunnen leiden tot gevaarlijke situaties en/of onnodige beschadigingen aan uw pneumatische componenten en dient voor elk systeem voorkomen te worden.

Wilt u meer weten?

Wilt u weten welk type veiligheidsventiel het beste past in uw werkplaats? Neem dan contact op met onze technische specialisten!

2/2 Gestuurde ventielen

Om deze beveiliging te gebruiken moet een 2/2 gestuurde klep in één, of beide, cilinderpoorten schroeven. U vult op normale wijze (5/2 ventiel) de cilinder van poort 1 naar 2 over de terugslagklep. Bij het wegvallen van de perslucht uit het systeem blokkeert de terugslagklep de uitstromende lucht zodat de betreffende cilinderzijde onder druk blijft en dus niet kan bewegen.


Om de cilinder normaal te laten bewegen dient u via de stuurpoort X van de 2/2 klep de cilinderpoort een vrije doorlaat te geven. Dit doet u door de druk van de vullende zijde (de andere cilinder poort) te gebruiken voor het vrijschakelen van de de ontluchtende zijde. Bij twee blokkeerventielen schakelt u dan kruislings.

1/8" BSPP
1/4" BSPP
3/8" BSPP
1/2" BSPP
-
Prijs per stuk:
€ 39,44
Beschikbaar
Prijs per stuk:
€ 42,42
Beschikbaar
Prijs per stuk:
€ 76,26
Beschikbaar
Prijs per stuk:
€ 84,60
Beschikbaar

Overdrukventielen

Draadaansluiting selectie

Het toegepaste overdrukventiel zal een grotere aansluiting moeten hebben dan de aanvoeraansluiting: Op deze wijze is de afblaascapaciteit groter dan de aanvoercapaciteit en kan het systeem altijd succesvol worden ontlucht tot de ingestelde bovendruk ongeacht de aanvoer. Past u bijvoorbeeld een ¼’’ aansluiting toe op uw aanvoerleiding, dan adviseren wij een overdrukventiel voorzien van een 3/8” aansluiting.



Drukinstelling selectie

De gewenste openingsdruk van het veiligheidsventiel is instelbaar met behulp van de draaiknop aan de bovenzijde van het ventiel. Let bij het selecteren van het geschikte ventiel of de gewenste openingsdruk binnen het aangegeven drukgebied van het veiligheidsventiel ligt.

1/4" BSPP
3/8" BSPP
1/2" BSPP
0-2 bar
Prijs per stuk:
€ 6,99
Beschikbaar
0-7 bar
Prijs per stuk:
€ 16,49
Beschikbaar
Prijs per stuk:
€ 18,57
Beschikbaar
3-7 bar
Prijs per stuk:
€ 6,99
Beschikbaar
8-12 bar
Prijs per stuk:
€ 6,99
Beschikbaar
Prijs per stuk:
€ 16,49
Beschikbaar
Prijs per stuk:
€ 18,57
Beschikbaar
13-16 bar
Prijs per stuk:
€ 7,69
Beschikbaar
13-18 bar
Prijs per stuk:
€ 18,08
Beschikbaar
Prijs per stuk:
€ 18,57
Beschikbaar
